Socket TR4 bundkort, dets relaterede Socket sTRX4 & SP3 [Partition Magic]

Resumé :

Denne artikel introducerer ikke kun Socket TR4 bundkort og dets producenter, men også dets efterfølger sTRX4 samt den relaterede socket SP3. Desuden gives en kort sammenligning mellem disse tre slags stikkontakter. Få mere viden om CPU-socket MiniTool partition magisk websted .

Hurtig navigation:

• Hvad er TR4 bundkort?
• Om sTRX4 Socket
• Socket SP3 Oversigt
• Socket TR4 vs sTRX4 vs SP3
• TR4 bundkort fabrikanter
• Brugerkommentarer

Hvad er TR4 bundkort?

TR4 bundkort refererer til et bundkort med en TR4 CPU socket.

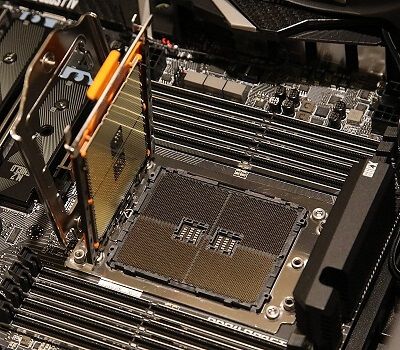

Socket TR4, også kaldet SP3r2, er en LGA (Land Grid Array) CPU-socket designet af CPU-producenten AMD til sin første og anden generation af Zen-baserede Ryzen Threadripper desktop-processorer. Disse processorer blev lanceret den 10. august 2017 til avancerede desktops og arbejdsstationsplatforme.

Tip: Når det kommer til tredje generation af Ryzen Threadripper CPU'er, blev TR4 Socket efterfulgt af socket Strx4 i 2019.

Efter Socket 1207 FX (kortvarig), er TR4 Socket AMDs 2^ndLGA type stikkontakt til et forbrugerprodukt. Den er fysisk identisk med, men alligevel elektrisk inkompatibel med AMD Server Socket SP3 (også kaldet SP3r1) og dens arvtager Strx4. En TR4-sokkel vil forhindre brugen af ​​CPU'er designet til SP3-sokler med en ID-pin.

Socket SP3 kræver ikke en chipset ligesom mange andre CPU-sokler. I stedet gør den brug af en system-on-chip (SoC) mekanisme. Mens TR4 Socket og dens efterfølger Str4 socket har brug for en chip for at give forbedret funktionalitet svarende til de fleste processor sockets.

AMD X399 chipset er designet til TR4-sokkelen. Chipsættet understøtter i alt 64 PCI Express baner til quad SLI/CrossFire-konfigurationer. PCI-E x16-slots er normalt sat op på de fleste X399-bundkort med et sådant arrangement: slot 1 (x16), slot 2 (x8), slot 3 (x16) og slot 4 (x8).

Tip: Socket TR4 er lavet af både Lotes og Foxconn. Sammenlign bundkort side om side til gaming desktop [2020]

Denne artikel sammenligner hovedsageligt bundkort efter deres CPU-sokler, chipsæt, RAM, udvidelsesslots, lagerforbindelser og dimensioner.

Læs mere

Om sTRX4 Socket

Fra ovenstående indhold kan du vide, at socket sTRX4 også er en LGA CPU-socket, og den er kendt som SP3r3 (sammenlignet med Socket TR4 kendt som SP3r2). sTRX4-sokkelen er udviklet til AMDs Zen 2-baserede Castle Peak Ryzen Threadripper desktop-processorer. Den udkommer den 25. november^th, 2019 for avancerede desktops og arbejdsstationer.

Socket Strx4 er fysisk identisk med, dog elektrisk inkompatibel med sin forgænger TR4 Socket og server socket SP3. Kræver stadig et chipset i modsætning til SP3, sTRX4 er kompatibel med TRX40-chipsættet, der tilbyder i alt 88 PCI-e 4.0 baner, 22 flere baner end TR4 Socket.

sTRX4-stikket har ikke længere en indbygget High Definition Audio-controller som andre nye stik. Denne funktion dukker op på alle nye platforme siden 2004 og tjener som erstatning for AC'97. I stedet indlejrer sTRX4 bundkortproducenter separat USB-lydcontroller på bundkortet for at give lydfunktionalitet som Realteks ALC4050H-controller + ALC1220-codec.

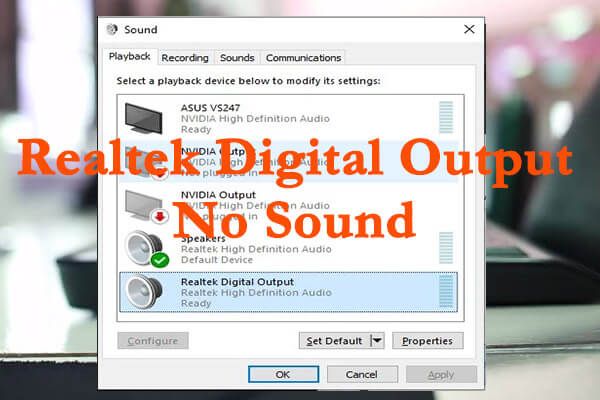

Tip: AMD lovede at understøtte sTRX4-sokkelen på lang sigt. Løsninger til Realtek Digital Output Intet lydproblem

Realtek Digital Output ingen lydproblemer er blevet rapporteret af mange brugere. Dette indlæg er skrevet for at introducere flere mulige metoder til at løse problemet.

Læs mere

Socket SP3 Oversigt

Alligevel er socket SP3 en LGA CPU-socket lanceret af AMD til sine Zen- og Zen 2-baserede Epyc-serverprocessorer den 20. juni 2017. Det er en system-on-a-chip-socket, hvis processor indeholder alle de nødvendige funktioner for at gøre system fungerer fuldstændig som PCIe, SATA controller, hukommelse og så videre, i stedet for at kræve et specialiseret chipset.

Socket TR4 vs sTRX4 vs SP3

Følgende er en tabel, der sammenligner nogle grundlæggende oplysninger om socket TR4, socket sTRX4 samt socket SP3.

Stikkontakt	Type	Pins/kontakter	Processorer	Hukommelsesstøtte	Forgænger	Efterfølger
TR4	LGA	4094	Ryzen Threadripper: Whitehaven, Colfax	DDR4	-	sTRX4
sTRX4	LGA	4094	Ryzen Threadripper: Castle Peak	DDR4	TR4	-
SP3	LGA	4094	Epik: Napoli, Rom, Milano	ETC , DDR4	Sokkel C32, Sokkel G34	-

TR4 bundkort fabrikanter

Der er mange bundkort producenter der producerer AMD TR4 bundkort herunder følgende store leverandører.

ASUS

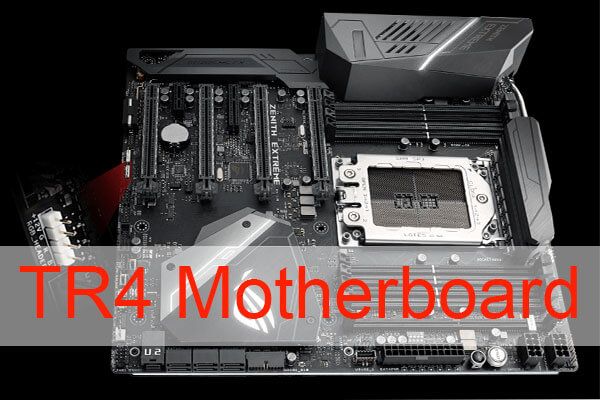

Asus er en multinational computer- og mobiltelefonhardware- og elektronikvirksomhed. Dens produkter omfatter desktops, bærbare computere, bundkort, grafikkort, lydkort, smartphones og så videre. Hvad angår bundkort, producerer Asus alle slags inklusive socket TR4 typen, som f.eks ASUS - Prime X399-A EATX TR4 bundkort , ASUS - ROG Zenith Extreme EATX TR4 bundkort og ASUS - ROG STRIX X399-E Gaming EATX TR4 bundkort .

MSI

Micro-Star International (MSI) er et multinationalt informationsteknologiselskab, der designer, udvikler og producerer computerhardware, computerrelaterede produkter og tjenester, såsom bundkort, grafikkort, bærbare computere, desktops osv. Dets producerede bundkort omfatter mange slags CPU'er fatninger inklusive fatning TR4, f.eks MSI - X399 Gaming Pro Carbon AC ATX TR4 bundkort , MSI MEG X399 Creation bundkort og MSI - X399 SLI Plus ATX TR4 bundkort .

ASRock

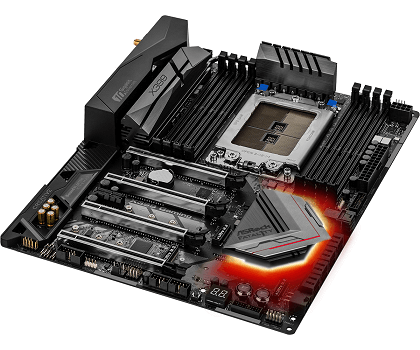

ASRock er en elektronikproducent, der fokuserer på udvikling af computerbundkort. Det giver stor værdi, stærk ydeevne og innovation via bundkortudvalgene. Et af dens TR4 bundkort er ASRock - Fatal1ty X399 Professional Gaming ATX TR4 bundkort .

GIGABYTE

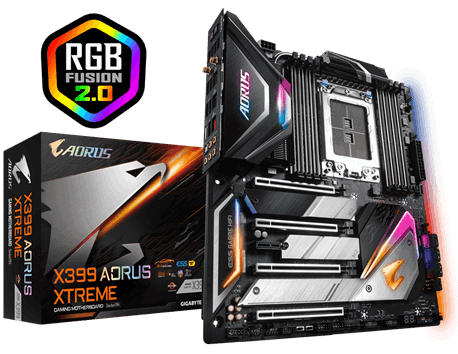

Gigabyte designer og producerer bundkort til både AMD- og Intel-platforme. Og det har en undergren ved navn Aorus, der er specialiseret i spilrelaterede produkter, herunder gaming bundkort. Blandt disse moboer er der dem, der er udstyret med TR4 Socket lignende Gigabyte - X399 Aorus Gaming 7 ATX TR4 bundkort og Gigabyte - X399 Aorus Extreme EATX TR4 bundkort .
